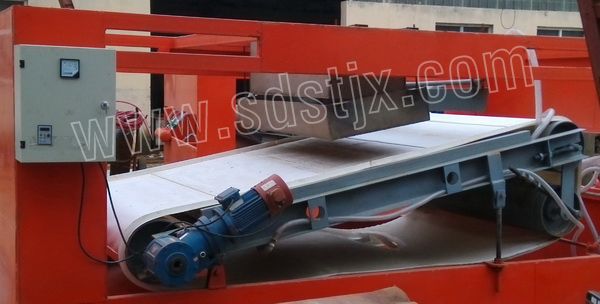

永磁高梯度板式磁選機
工作原理
礦漿通過入料管道進入本磁選機的均勻布料裝置，經過充分分散后被均勻的散落在磁板上部的卸鐵皮帶上，在重力作用下漿料沿磁板的傾斜方向向下流動，漿料中含有的磁鐵性物在磁棒提供的強磁場下，被牢牢的吸附在卸鐵皮帶上，電機傳動裝置驅動卸鐵皮帶沿磁板傾斜方向向上運動，同時將吸附的鐵磁性物帶入卸鐵區域，被卸鐵水管沖洗水沖入尾礦斗中被集中收集，無磁性漿料繼續沿磁板向下流動，流入精礦斗被集中收集。
技術參數：
| 型號 | 物料處理 t/h | 磁場強度 >=GS | 礦漿濃度 | 帶速 R/min | 功率 kw | 磁板尺寸mm | ||
長 | 寬 | 帶寬 | ||||||
GTB-815 | 10-15 | 14000 | 10-30% | 2-8 | 1.1 | 1500 | 800 | 800 |
GTB-1020 | 15-20 | 1.5 | 2000 | 1000 | 1000 | |||
GTB-1225 | 20-25 | 2.2 | 2500 | 1200 | 1200 | |||
GTB-1530 | 25-30 | 3 | 3000 | 1500 | 1500 | |||
GTB-2035 | 30-35 | 4 | 3500 | 2000 | 2000 | |||
GTB-2240 | 35-40 | 5.5 | 4000 | 2200 | 2200 | |||
此技術參數以石英砂為參考數據，不同物料可根據實際情況選配。 | ||||||||

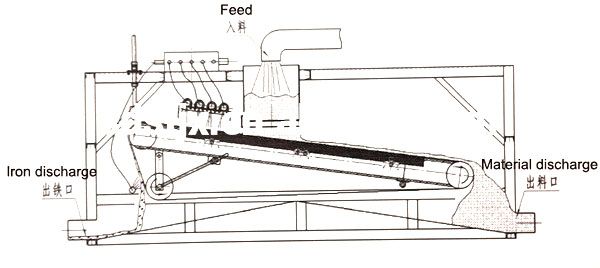

示意圖:
